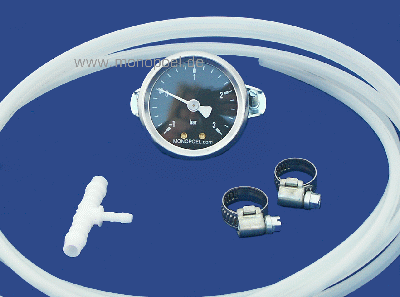

Sog-Druck-Anzeige inkl. Anschluss, d=50 mm
Sog-Druck-Anzeige, bestehend aus Manometer (Anzeigebereich -1 bis +3 bar), rückwärtiger Schlauchanschluss inkl. Klemmringverschraubung für den Anschluß des Polyamidschlauches
s-pa-4.
Den Schlauchanschluss bitte mit flüssiger Gewindesicherung
p-97216 oder
ptfe-Band montieren.
Die Soganzeige wird über den Schlauch
s-pa-4 an die gewünschte Stelle zur Messung des Kraftstoffdrucks vor der Einspritzpumpe angeschlossen. Die Gewindestücke auf der Rückseite müssen bei der Montage abgedichtet werden, dazu können Sie entweder das Dichtband
ptfe oder flüssige Gewindesicherung
p-97216 verwenden.
Bei allen Verteilereinspritzpumpen mit M12x1.5 IN-Schraube benötigen Sie
- 1 x Doppelhohlschraube
dhs-m12
- 1 x Schwenktülle
ring-m12-4 und
- 3 x Flachdichtring
al-m12.
Alternativ kann mittels reduzierender T-Stücke
t-k-6-4-6 oder
t-k-8-4-8 der Unterdruck in 6 bzw. 8 mm ID-Schläuchen gemessen werden.
Sie können die Soganzeige auch in dem Cockpitgehäuse
cockpit-1 montieren.
Material Gehäuse:
Gewicht:
Tiefe:
Durchmesser (Körper):
Durchmesser (Gesamt):
|
ABS-Kunststoffg
82 g
56 mm
50 mm
54 mm
|
